Niveles magnéticos
El funcionamiento de los medidores magnéticos
Los medidores magnéticos funcionan según el principio de los vasos comunicantes, por lo que el nivel en el tubo de medición es igual al nivel del depósito. En el tubo de medición hay un flotador que contiene un imán anular. Dado que el flotador flota sobre el medio, la posición del imán anular indica el nivel del líquido a través de las láminas situadas en el exterior del tubo de medición.
El flotador del tubo de medición está, de serie, completamente sin presión y carece de guía magnética o mecánica. Por ello, este flotador es más seguro que los flotadores que se presurizan previamente con gas. Si fuera necesario, en función de la presión y la densidad, Hadro puede proporcionar el flotador con una presión previa.
A partir de los datos de proceso que se indican a continuación, resulta muy sencillo seleccionar un flotador que se mantenga a flote en el medio.
- Medio
- Masa específica
- Carga de trabajo
- Temperatura
Materiales de los dispositivos de medición de nivel y modelos especiales
Además de los modelos estándar, se pueden fabricar modelos especiales. Por ejemplo, equipos provistos de un revestimiento (lining) con, por ejemplo:
- E-CTFE, PFA o ETFA;
- provisto de camisa de vapor;
- aparatos de plástico o de Hastelloy, Monel, titanio o 6Mo.
Para obtener más información, puede ponerse en contacto con nuestros asesores técnicos.

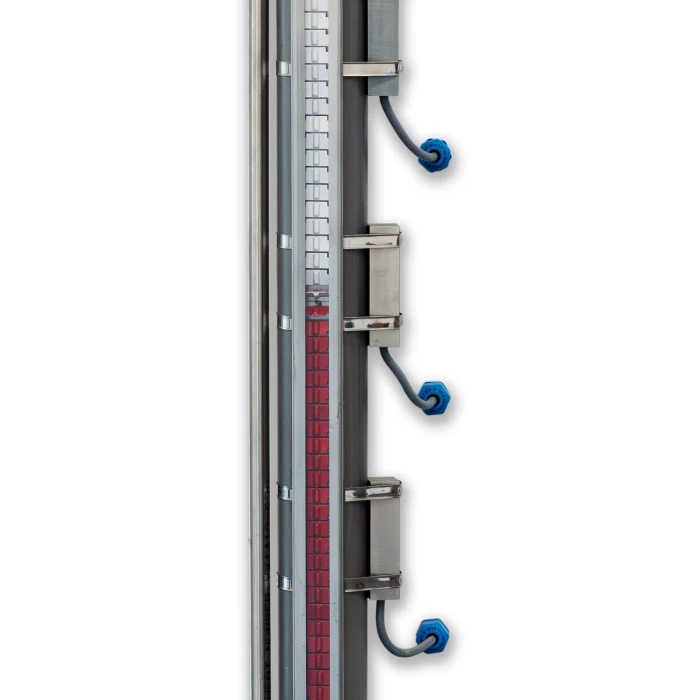

Las láminas de un nivel magnético
Cada lámina del riel indicador cuenta con un imán permanente integrado, lo que hace que el dispositivo sea resistente a los golpes, las vibraciones y las altas temperaturas. Tampoco suponen ningún problema para nuestros medidores magnéticos los entornos húmedos o agresivos.
El medidor magnético está disponible con láminas de plástico o de acero inoxidable. Las láminas pueden instalarse en una carcasa de plástico, aluminio o acero inoxidable.
Dado que las láminas son blancas por un lado y rojas por el otro, el nivel del líquido es muy claro y fácil de leer, incluso a gran distancia. También en lugares oscuros.
Con los «modelos» que se suministran, puede ajustar fácilmente los valores límite del nivel que desee.

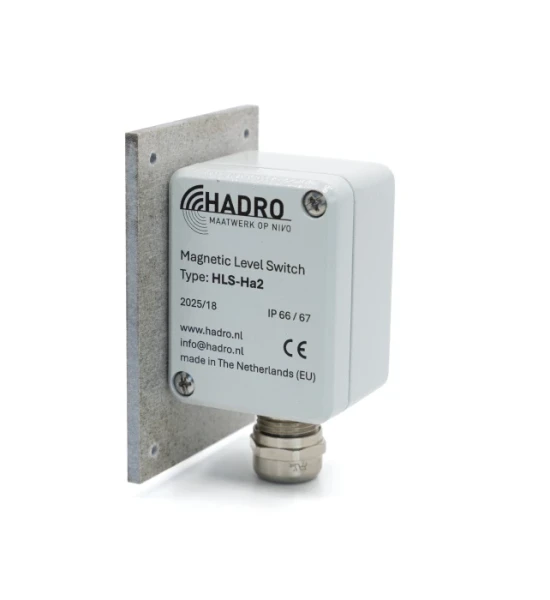

Mediante interruptores magnéticos es posible obtener una señal de salida. Se puede utilizar varios interruptores para controlar una bomba (bomba encendida/apagada) o para activar una alarma de nivel alto/bajo.

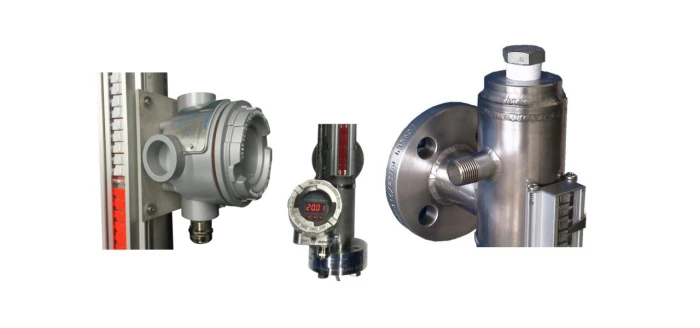

Además de los interruptores, o en lugar de ellos, también se puede instalar un transmisor; este transmisor emite una señal de salida de 4-20 mA.
Los medidores magnéticos de nivel también son adecuados para indicar la línea de separación (interfaz) entre dos líquidos diferentes en un depósito.
Nuestros dispositivos, además de la certificación PED, también cuentan con la homologación de: LRS y BV para el sector naval.

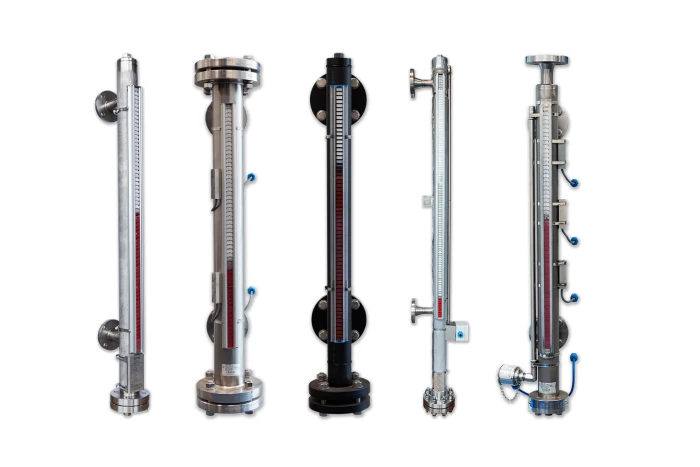

Modelos de niveladores magnéticos
Para poder satisfacer todas las necesidades, disponemos de varios modelos estándar, a saber:
- Modelo D
- Modelo F
- Modelo M
- Modelo R
- Modelo L
Nivel magnético, modelo D
Con dos o más conexiones de proceso para su montaje en el lateral de un depósito. Este modelo es adecuado para una gran variedad de aplicaciones, como, por ejemplo, los depósitos de condensado.
Nivel magnético, modelo F
Con una conexión de proceso en la parte inferior. Este modelo es adecuado para su montaje en un depósito. Este modelo se utiliza habitualmente en depósitos de almacenamiento subterráneos.
Nivel magnético, modelo M
Con dos o más conexiones de proceso para su montaje en el lateral de un depósito. Su diseño resulta ideal para líquidos que desprenden vapores.
Nivel magnético, modelo R
Con dos conexiones de proceso en los extremos, este modelo es adecuado para su montaje entre dos tuberías.
Nivel magnético, modelo L
Con una conexión de proceso para su montaje en el lateral de un depósito tampón. Esta versión se utiliza habitualmente a bordo de buques para los depósitos de uso diario.
Las ventajas de los medidores magnéticos de Hadro, resumidas:
- Sistema de flotador sin presión estándar
- Flotador sin guía magnética ni mecánica
- Sistema totalmente resistente a la corrosión
- Precio muy competitivo
- Plazos de entrega cortos
- La medición no se ve afectada por la presión, el vacío, la temperatura, la espuma ni la viscosidad
- Prácticamente insensible a las variaciones de la masa específica
- Indicación permanente sin energía auxiliar
- Versión criogénica con un sistema de lectura libre de hielo
- Certificados LRS y BV para el sector marítimo
- Tira de lamas con vista despejada única, fabricada en plástico, aluminio o acero inoxidable
- Disponible con «modelos» y interruptores configurables a voluntad
- Disponible con escala graduada (en mm, cm, % o litros)
- No se necesita «iluminación de fondo»
- Drenaje excéntrico, por lo que no se produce ningún bloqueo por parte del flotador
- Construcción segura, respetuosa con el medio ambiente y que no requiere mantenimiento
- Es posible que haya una fuga en el indicador del flotador
- Disponibles modelos especiales según las especificaciones del cliente
- Hablarás directamente con el fabricante, sin errores de transmisión
